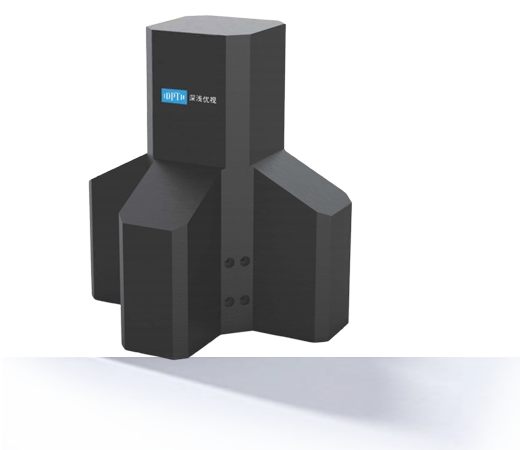

3D面陣智能相機采用相移+光柵投影結構光技術
向被測物投射一系列特定編碼的光柵圖案，基于強大的CPU+GPU處理芯片，對經過被測物體調制的光柵圖案進行重新解碼，結合標定參數解算出3D點云數據
| 型號 | UDP-QP5039A |
| 數據分辨率(百萬像素) | 5 |
| 點云輸出速度 | 0.7 |
| 視野范圍(X-Ymm) | 39*39 |
| 標準景深Z(mm) | ±2 |
| Z軸重復精度(10)(μm) | 1 |
| 工作距離 | ≈86 |
| 光源 | 藍光LED*4 |
| 尺寸 | 260*260*280 |
| 重量 | 7 |
| 標準配件 | USB3.0數據線5米，I/O觸發線5米 |
| 數據接口 | USB3.0 |
| I/0 | 一路光耦隔離TTL輸入 |
| 處理軟件 | UGrab1.2 |
| 開發語言 | C++ |
| 工作電壓(V) | 24V |
| 工作電流(A) | <2.5 |
| 功耗(W) | <60 |
| 工作溫度(℃) | 0~50 |
| 工作濕度(%) | 20～80%RH無凝露 |
| 儲存溫度(℃) | -30～70 |
| IP等級 | IP65 |
3D面陣智能相機采用相移+光柵投影結構光技術
向被測物投射一系列特定編碼的光柵圖案，基于強大的CPU+GPU處理芯片，對經過被測物體調制的光柵圖案進行重新解碼，結合標定參數解算出3D點云數據
